Nutring PU (8-12)

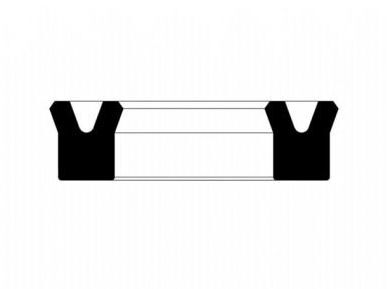

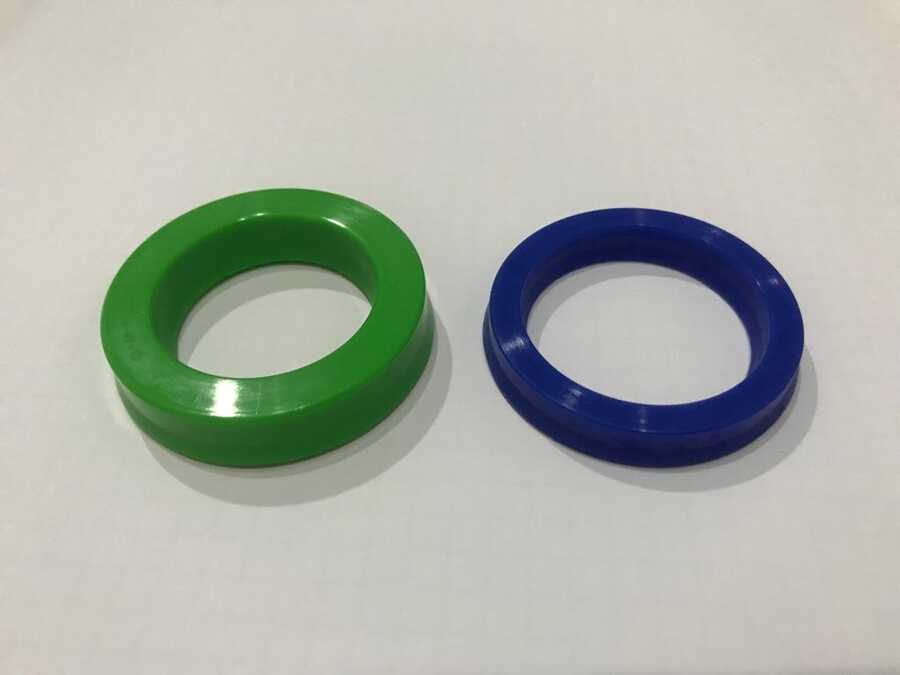

B120 PU piston & boğaz nutringi, iki adet sızdırmazlık dudağının eşit olması nedeniyle hem piston hem de boğaz uygulamalarında kullanıma uygun tasarlanmış tek tesirli sızdırmazlık elemanıdır.

AVANTAJLARI

* Mükemmel dinamik ve statik sızdırmazlık performansı sağlar.

* Çok geniş standart ölçü seçeneğine sahiptir.

* Yapısı nedeniyle kapalı kanala kolay monte edilebilir.

* Kanal tasarımı son derece kolaydır.

* Geniş ölçü seçeneği ve uygun fiyatlı çözümler sağlar.

KULLANIM ALANLARI

Standart hidrolik silindirler, enjeksiyon makineleri, iş makineleri, tarım makineleri, fork-liftler, saç işleme makineleri ve preslerdir.

ve preslerdir.

B120 PU DA KULLANILAN MALZEME

PU 92 SHORE A

B120 PU ( MAX )ÇALIŞMA KOŞULLARI

ORTAM

Mineral yağlar (DIN 51524)

HFA ve HFB

HFC

SICAKLIK

-30°C

+5°C

-30°C

+100°C

+50°C

+40°C

BASINÇ

≤400 Bar

≤400 Bar

≤400 Bar

HIZ

≤0.5 m/sn

≤0.5 m/sn

≤0.5 m/sn

YÜZEY PÜRÜZLÜLÜĞÜ

Ra

Rmax

Çalışan Yüzey ØD-Ød

≤0.4 μm

≤3.2 μm

Kanal Dibi ØDb-Ødp

≤1.6 μm

≤10 μm

Kanal Yan Yüzü B

≤3.2 μm

≤16 μm

B120 PU Smax ( mm ) AKMA BOŞLUĞU

t=(D-d)/2

150 Bar

250 Bar

400 Bar

t≤5

0.30

0.20

0.15

t>5

0.35

0.25

0.20

KAPALI TİP KANAL İÇİN ( MİN ) ÇAP DEĞERLERİ

(D-d)/2 (mm)

4

5

6

7,5

10

12,5

15

dmin (mm)

25

30

40

50

80

100

105

MONTAJ BİLGİSİ

Montajdan önce sızdırmazlık elemanı sistem yağı ile yağlanmalıdır. Montajda keskin köşeli aparatlar kullanılmamalıdır.

Yukarıdaki tabloda verilen kapalı kanal ölçülerine sadık kalınırsa kolaylıkla montaj yapılabilir.

Tablo değerlerinin dışına çıkılırsa özel montaj aparatların kullanılması gereklidir.

NOT :

Bu sayfada verilen sıcaklık basınç hız ve akma boşluğu değerleri max değerlerdir.

Hepsi aynı anda kullanılamaz.
